QWL螺旋泵

http://www.asiasun.com/uploadfiles/60.247.152.80/webid777/source/201910/157103037933.jpg

服务热线：
分享到：

立即咨询下载资料

产品详情

产品简介

QWL系列潜水螺旋泵是在引进国外先进技术基础上研制成功的螺旋式无堵塞泵。亚太泵阀有限公司结合多年的设计、制造经验，经过若干次技术改进，形成了系列化的性能可靠、技术成熟的潜水螺旋泵产品。该产品设计型谱化，具有效率高、防缠绕、无堵塞、高可靠性、自动耦合、自动控制和自动保护等一系列的优点。泵的性能覆盖面广，泵与电机共轴，结构紧凑，低噪音，便于现场安装和维修。

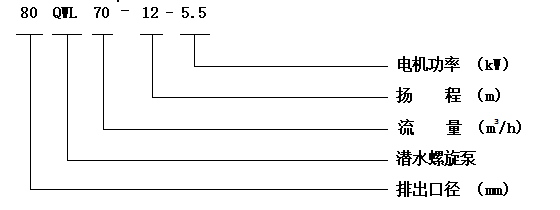

一、型号说明

80 QWL 70 – 12 - 5.5

电机功率 （kW）

扬程 （m）

流量 （m³/h）

潜水螺旋泵

排出口径（mm）

二、产品特点

1、无堵塞性能显著

螺旋离心泵叶轮的通径大，加上导向和螺旋推进作用，使其通过性能很好，可以输送含固体颗粒及各种长纤维的液体，以及高粘度、高浓度液体，真正做到了无堵塞，不缠绕。

2、低紊流及柔性输送，无损性好

固液两相流逐渐向前推进，流动方向无突然变化，流动平稳，其独特的设计使该泵可以通过脆弱或易损物体而不致令其受损。对水果、蔬菜、绒状物、含晶状物的流体，甚至活鱼都能轻易输送。近年来，尤其适合于输送活性污泥，并可以保持活性污泥的特性。

3、效率高

螺旋离心运动使流体在泵内平滑流动、低紊流，将水力损失降到最低程度，其结果就是直接降低能量消耗，效率高，降低运行费用；减少泵的磨损，降低维修保养费用，减少停工期，节约成本。

4、吸入性能好

停机水位低，低速的选取可以很好地提高水泵的汽蚀性能，即使产生局部汽蚀，泵仍能正常工作。并可抽送含气的液体，含气量在15%以下时，泵的性能、振动基本不发生变化。

5、无过载功率曲线

优选的水力设计使得水泵的功率曲线平坦，曲线后部下沉，在正常运行中，不会出现电机过载现象；同时流量——扬程曲线陡斜，相对于扬程变化，流量变化很小，从而能保证水泵平稳地运行。

三、产品适用范围

QWL系列潜水螺旋泵的核心部件叶轮采用螺旋叶片和离心叶片相结合的一体化结构设计，这种泵是容积泵和离心泵的组合，故称为螺旋离心泵。主要适用于市政工程、污水处理、造纸、纺织、印染、工农业、医院、建筑、宾馆、饭店等行业，用于输送带固体颗粒及各种长纤维的废水、城市生活污水和雨水，还包括高浓度、高粘度液体的输送。

四、使用条件

1、输送介质温度：0～+100⁰C；

2、输送介质PH值为4~10；

3、输送介质的最高浓度：①纸浆——12%以下；②带固体污水——13%以下；③泥浆——14%以下；④纤维浆——14%以下；

4、电压380V、50Hz（其它电压、频率可按合同制造）；

5、潜水深度：最深20m。

五、结构说明

QWL系列潜水螺旋泵的水力部分主要有出水蜗壳、吸水口、叶轮组成；出水蜗壳由吸入盖和蜗壳两部分组成。吸入盖部分的叶轮，产生螺旋推进作用，蜗壳部分的叶轮像一般离心泵产生离心作用，叶片进口的锐角部分将杂物导向轴心附近，再利用螺旋作用使之沿轴线推进。

≤7.5kW水泵结构

＞7.5kW水泵结构

六、型谱图

七、性能参数表

序号	规格型号	流量（m³/h)	扬程 (m)	转速(r/min)	泵效率(%)	配套功率（kW)
序号	规格型号	流量（m³/h)	扬程 (m)	转速(r/min)	泵效率(%)	配套功率（kW)
1	100QWL78-7-4	78	7	1450	62	4
2	80QWL70-12-5.5	70	12		64	5.5
3	150QWL135-8-5.5	135	8		65	5.5
4	100QWL65-15-7.5	65	15		60	7.5
5	80QWL84-20-11	84	20		63	11
6	150QWL150-12-11	150	12		64	11
7	200QWL240-11-15	240	11		74	15
8	100QWL150-19-15	150	19		65	15
9	200QWL300-12-18.5	300	12		76	18.5
10	100QWL165-32-30	165	32		62	30
11	150QWL300-19-30	300	19		71	30
12	250QWL480-17-37	480	17		75	37
13	150QWL300-31-45	300	31		71	45
14	200QWL540-20-45	540	20		77	45
15	200QWL600-31-90	600	31		74	90
16	150QWL360-53-110	360	53		67	110
17	150QWL600-50-160	600	50		73	160

八、安装方式

固定湿式安装固定干式安装移动式安装

导轨式自动耦合安装尺寸示意图

导轨式自动耦合安装尺寸表

序号	型号	FA	FB	FC	n1-Ff	δ	e	f	g	h	H₁	h₁	n₂-Fk	L	M	m	n	p	K₃	K₄	H	I	T₁	H_3min	H₂	E×F	K₁	K₂	G
1	100QWL78-7-4	100	170	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	577	640	127	105	300	750	750×650	450	500	560
2	80QWL70-12-5.5	80	150	190	4-17.5	18	350	420	360	400	365	20	4-24	472	407	100	60	18	94	250	860	100	105	300	900	700×550	400	500	530
3	150QWL135-8-5.5	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	220	1050	129	125	320	1300	850×700	600	550	560
4	100QWL65-15-7.5	100	170	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	180	790	127	105	300	920	750×650	450	500	560
5	80QWL84-20-11	80	150	190	4-17.5	18	350	420	360	400	365	20	4-24	472	407	100	60	18	94	340	1030	100	105	300	1150	900×750	400	600	560
6	150QWL150-12-11	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	220	1050	129	125	320	1300	900×800	600	650	740
7	200QWL240-11-15	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	450	1355	274	180	340	1550	1150×850	700	750	750
8	100QWL150-19-15	100	180	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	460	1438	127	105	300	970	1150×850	450	600	720
9	200QWL300-12-18.5	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	400	1640	274	180	340	1070	1150×900	700	700	750
10	100QWL165-32-30	100	180	210	4-17.5	18	350	420	360	425	400	20	4-24	505	440	100	60	18	92	470	1492	127	105	300	950	1150×850	450	650	720
11	150QWL300-19-30	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	510	1945	129	125	320	950	1300×900	600	750	750
12	250QWL480-17-37	250	335	375	12-17.5	25	650	750	700	800	720	25	4-40	798	6710	150	90	27	177	550	2138	303	185	380	900	1450×1200	800	750	850
13	150QWL300-31-45	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	600	1962	129	125	320	1050	1300×900	600	780	850
14	200QWL540-20-45	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	620	2231	274	180	340	1050	1450×1200	700	750	1000
15	200QWL600-31-90	200	280	320	8-17.5	25	560	640	550	640	615	25	4-27	700	605	100	60	22	138	560	2375	274	180	340	1050	1600×1300	700	900	950
16	150QWL360-53-110	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	450	2590	129	125	320	1070	1600×1300	600	800	1000
17	150QWL600-50-160	150	225	265	8-17.5	18	350	420	360	425	435	20	4-24	505	440	100	60	18	101	800	2753	129	125	320	950	1750×1350	600	800	1100

导杆式自动耦合安装尺寸示意图

导杆式自动耦合安装尺寸表

序号	型号	FA	FB	n-Ff	J	K	C	D	E	F	H1	Q1	Q2	R1	R2	S	T	H3min	H	H2	M	N	L	a	b	d	E×F	G
1	100QWL78-7-4	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	640	750	4-18	13	252	130	150	110	750×650	560
2	80QWL70-12-5.5	80	160	8-18	160	2-12	95	155	185	F48	295	210	210	—	210	450	450	300	860	900	4-18	26	314	173	186	160	700×550	530
3	150QWL135-8-5.5	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1050	1300	4-20	35	324	150	170	130	850×700	560
4	100QWL65-15-7.5	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	790	920	4-18	13	252	130	145	120	750×650
5	80QWL84-20-11	80	160	8-18	160	2-12	95	155	185	F48	295	210	210	—	210	450	450	300	1030	1150	4-18	13	382	220	235	205	900×750	560
6	150QWL150-12-11	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1050	1300	4-20	35	444	230	250	210	900×800	740
7	200QWL240-11-15	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	1355	1550	4-20	15	550	310	350	270	1150×850	750
8	100QWL150-19-15	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	1438	970	4-18	13	544	295	315	280	1150×850	720
9	200QWL300-12-18.5	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	1640	1070	4-20	15	500	270	330	245	1150×900	750
10	100QWL165-32-30	100	180	8-18	100	2-16	105	200	240	F48	380	300	220	—	250	450	450	300	1492	950	4-18	13	554	330	350	305	1150×850	720
11	150QWL300-19-30	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1945	950	4-20	35	610	340	360	320	1300×900	750
12	250QWL480-17-37	250	350	12-22	150	2-18	155	350	400	F60	650	500	500	—	470	800	950	300	2138	900	4-26	22	663	360	400	320	1450×1200	850
13	150QWL300-31-45	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	1962	1050	4-20	35	700	390	415	365	1300×900	850
14	200QWL540-20-45	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	2231	1050	4-20	15	733	445	500	420	1450×1200	1000
15	200QWL600-31-90	200	295	8-22	120	2-24	110	290	340	F60	530	410	410	—	420	680	700	340	2375	1050	4-20	15	673	410	445	365	1600×1300	950
16	150QWL360-53-110	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	2590	1070	4-20	35	712	420	435	405	1600×1300	1000
17	150QWL600-50-160	150	240	8-22	100	2-16	105	240	310	F48	430	330	230	—	310	450	600	320	2753	950	4-20	35	913	545	575	510	1750×1350	1100

九、成套供货范围与订货须知

1.成套供货范围

供货范围		安装方式			备注
		移动式		自动耦合式
		软管联接	硬管联接	自动耦合式
必购件	主泵	√	√	√
	控制柜	√	√	√
	双法兰弯管		√
	单法兰弯管	√
	自动耦合装置			√	导轨长度（或池深）由用户确定
选购件	拦污栅	√	√	√	外形尺寸及安装尺寸由用户确定
	启闭机及闸门	√	√	√	闸门尺寸由用户确定
	端子箱	√	√	√
	液位开关	√	√
	地脚螺栓（一套）			√
	软管	√
	蝶（闸）阀	√	√	√
	止回阀	√	√	√
	可挠性橡胶接管	√	√	√
易损件	O型圈	√	√	√
	叶轮	√	√	√
	耐磨环	√	√	√
	轴承	√	√	√
	机械密封	√	√	√
	进线密封	√	√	√
